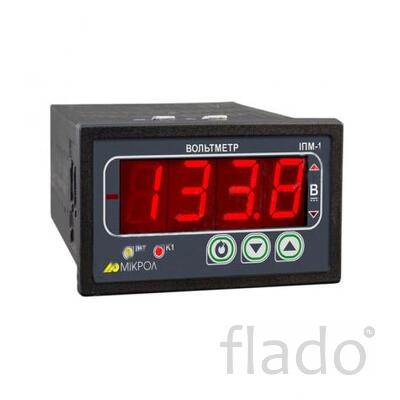

Вольтметр ИПМ-1 предназначен для измерения напряжения электрической сети.
Техническая характеристика
Парметры
Значение
Аналоговый входной сигнал
Диапазон изменения входного сигнала:
с шунта от 0 до 75 мВ
Аналоговый выходной сигнал
Количество аналоговых выходов
1 (при условии заказа)
Тип выходного аналогового сигнала
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу — 0-10В (Rн>=2кОм)
Цифровая индикация
Точность индикации
±0,01%
Количество разрядов цифрового индикатора
4
Высота цифр светодиодных индикаторов
20 мм
Дискретные выходные сигналы
Количество дискретных выходов
1
Типы выходов:
Транзистор ОК
до 40В, 100мА
Механическое реле (переключаемый контакт)
до 220В, 8А переменного тока при резистивной нагрузке
до 220В, 3А переменного тока при индуктивной нагрузке (cos =0,4)
от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
Последовательный интерфейс RS-485
Тип канала
асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков
32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети
1200 метров
Количество активных передатчиков
1 (только один передатчик активный)
Максимальное количество узлов в сети
250 с учетом магистральных усилителей
Вид кабеля
витая пара, экранированная витая пара
Гальваническая развязка
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи
Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
Напряжение питания:
